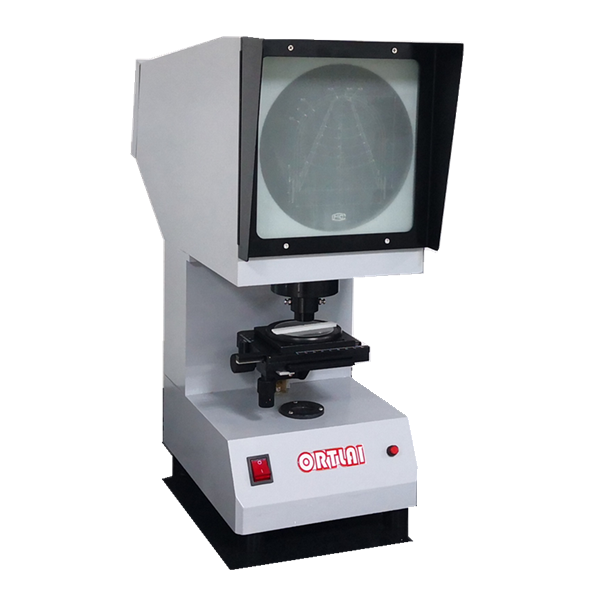

一、設備名稱：沖擊試樣缺口投影儀
二、規格型號：OTY1000系列
三、設備用途：
利用光學投影原理，將置于載物工作臺上的沖擊試樣缺口輪廓放大投射到投影屏上，通過調節工作臺，將放大投射到投影屏上的缺口輪廓與投影屏上相應的沖擊試樣V 型或U 型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否符合相應測試標準的要求。
四、滿足標準：
1、 GB/T 229 《金屬材料 夏比擺錘沖擊試驗方法》
2、 ISO 148-1《Metallic materials - Charpy pendulum impact test- Part 1: Test method》
3、 ASTM E23《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
4、 DIN 50115《金屬材料沖擊試驗特殊試樣尺寸及斷口判定》中DVM型試樣
五、主要特點：
1、帶有高精準、刻線清晰缺口標準板圖的投影屏，方便你的觀察與對比；
2、高精密的物鏡，精準的放大倍率，加之全密封不漏光的機室，投影輪廓清晰且不失真；
3、載物工作臺可進行360度的旋轉，可進行X、Y、Z軸移動，讓你在投影輪廓對比時便捷、效率高 ；
4、載物玻璃在意外劃傷后可進行快速更換，始終讓投影輪廓無劃痕投影的干擾；
5、底座調整旋鈕，放置于工作臺后，方便你對設備的水平調整；
六、技術規格：
|
型號 |
OTY1000 |
|||
|
擴展型號 |
OTY1022 |
OTY1023 |
OTY1025 |
|
|
標準板圖 |
V、U2 |
V、U3 |
V、U5 |
|
|
投影屏直徑 |
200mm |
|||
|
載物工作臺尺寸 |
圓工作臺 |
Ф90mm |
||
|
方工作臺 |
110×125mm |
|||
|
載物玻璃 |
Ф70mm |
|||
|
載物工作臺行程 |
X軸 |
±10mm |
||
|
Y軸 |
±10mm |
|||
|
Z軸 |
±12mm |
|||
|
工作臺旋轉范圍 |
0—360° |
|||
|
放大倍率 |
總倍率 |
50X |
||
|
物鏡 |
2.5X |
|||
|
投影物鏡 |
20X |
|||
|
光源 |
100W（鹵鎢燈，電壓：12V） |
|||
|
輸入功率 |
150W |
|||
|
電源 |
220V\ 50Hz |
|||
|
外型尺寸 |
520×260×600mm |
|||
|
重量 |
22 kg |
|||
|
運輸外型尺寸 |
650×400×750mm |
|||
|
運輸重量 |
28kg |
|||
